Работа с элементами архитектуры¶

Элементы архитектуры (ЭА) нужны, чтобы показывать, какие ресурсы и объекты используются при выполнении задачи. По сути, это более удобная и продвинутая альтернатива обычным элементам BPMN — таким как объект данных и артефакты. Они помогают не захламлять диаграмму лишними деталями. При этом, если включить их отображение, процесс становится гораздо понятнее, потому что сразу видно, что именно требуется для его выполнения.

Типы ЭА:

• Документ — артефакт, содержащий контекст бизнес-процесса: инструкция, договор, письмо.
• Система — программное обеспечение, интеграция, API, любая система или программа, которую можно использовать для выполнения пользовательской или сервисной задачи.
• Клиент — дополнительный тип элемента архитектуры для обозначения клиента или другого внешнего участника процесса.
• Коммуникация — отражает способ или канал коммуникации.
• Сущность — дополнительный тип элемента архитектуры для обозначения бизнес-сущности или объекта данных.
• Действие — используется для типизации действий, абстрактных задач и ручных операций.
• Не указано — тип элемента архитектуры, который можно использовать, если подходящая категория еще не определена.
• Прочие — дополнительный тип для объектов, которые не относятся к другим типам элементов архитектуры.

Если среди предложенных типов ЭА не нашлось нужного именно вам — можно создать собственный тип ЭА с помощью конструктора пользовательских типов.

Опишем несколько путей создания ЭА.

Создание ЭА¶

Создать ЭА можно в редакторе диаграмм или в разделе Архитектура Элементы.

Создания ЭА в редакторе диаграмм¶

1. Перейдите в редактор диаграмм.

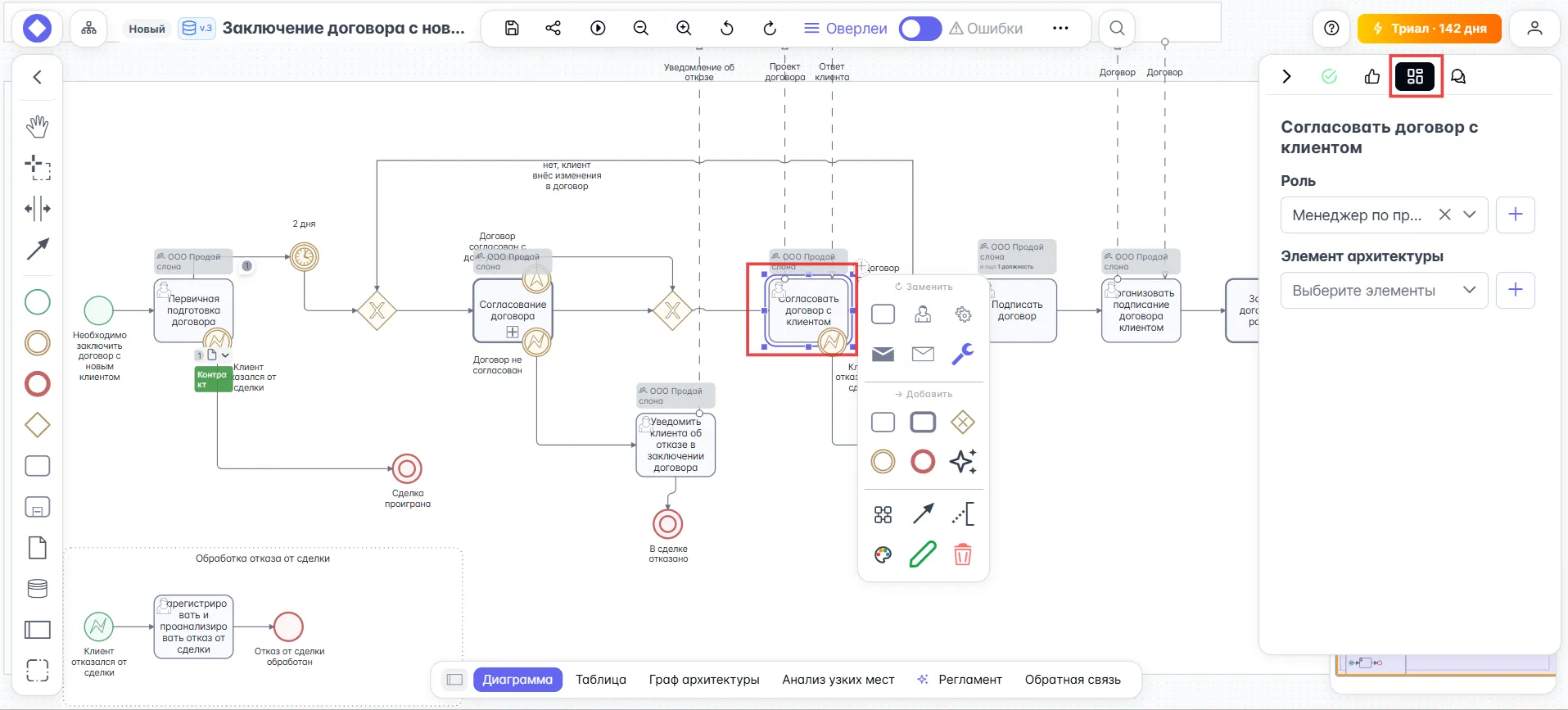

2. Выбирете задачу, к которой хотите привязать ЭА и в правом боковом меню выбирете раздел Элементы архитектуры:

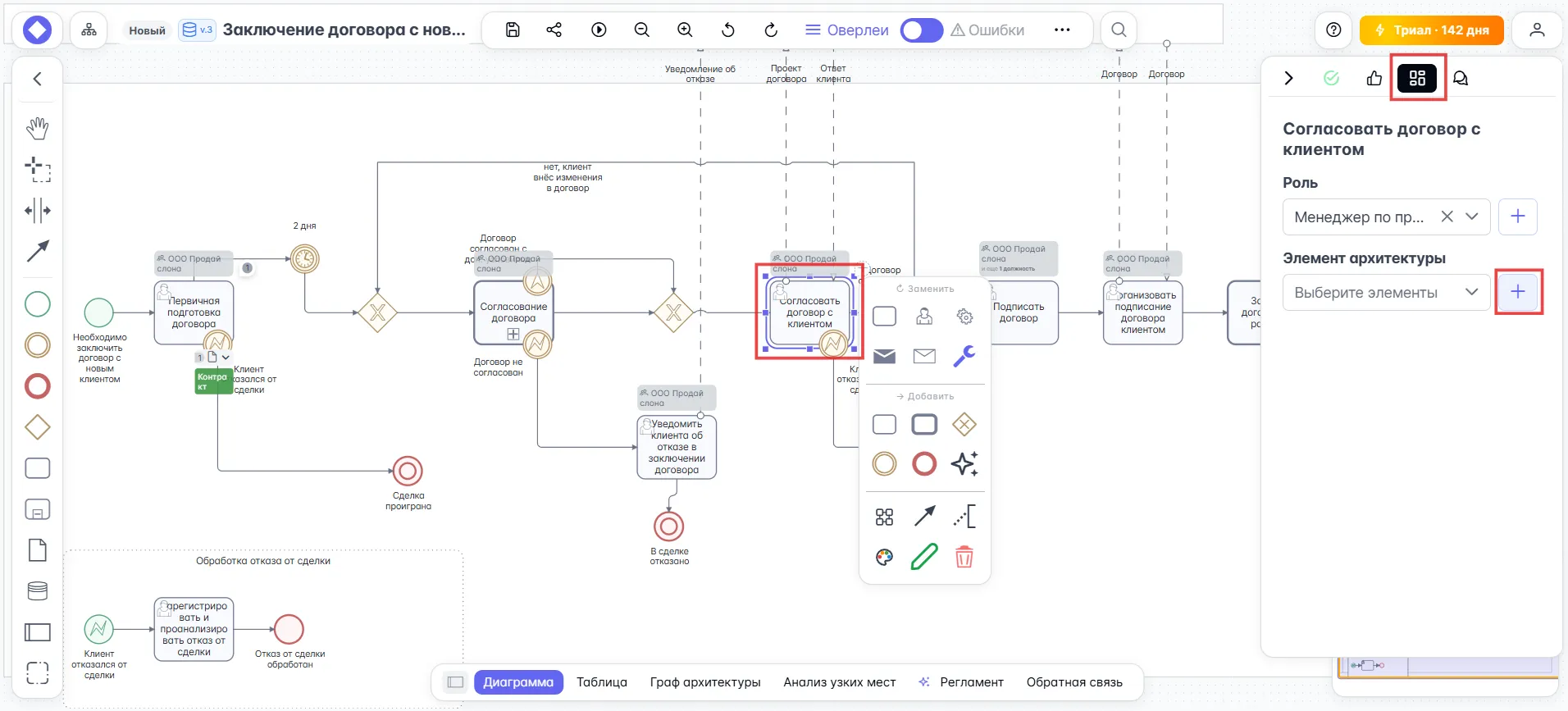

3. Кликнете на кнопку Создать элемент архитектуры:



4. В открывшемся модальном окне Создание элемента архитектуры выполните следующие действия:

5. В поле Название введите краткое, понятное, односложное название ЭА.

6. Из выпадающего списка Тип выберите нужный вам тип ЭА.
7. Задайте Цвет элемента (опционально).
8. Секция Статус и интеграция заполняется при необходимости и является опциональной.

9. Выбирете Статус ЭА.

10. Сохраните новый ЭА.

Создания ЭА в разделе Элементы¶

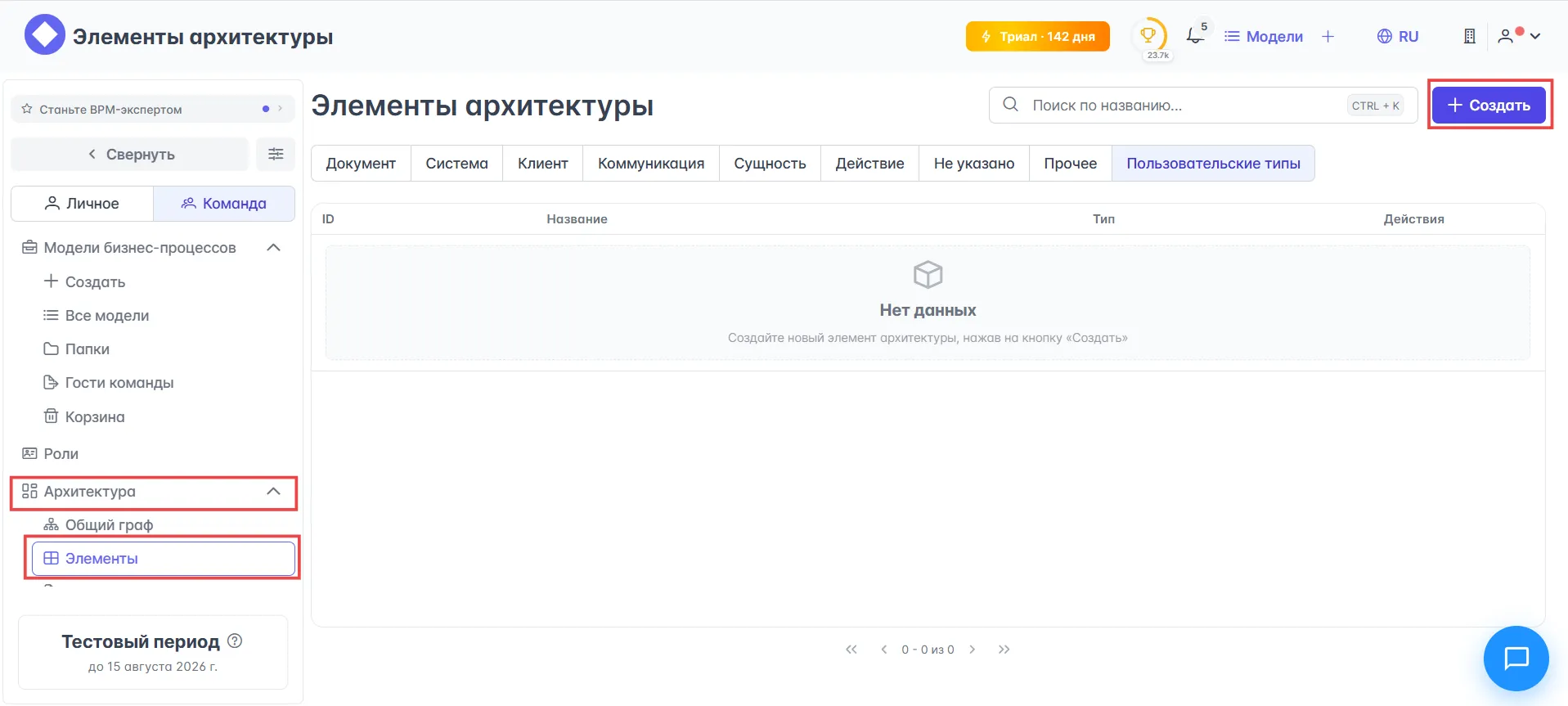

1. Перейдите в раздел Архитектура Элементы и кликнете на кнопку Создать:

1. В открывшемся модальном окне Создание элемента архитектуры выполните следующие действия:

2. В поле Название введите краткое, понятное, односложное название ЭА.

3. Из выпадающего списка Тип выберите нужный вам тип ЭА.
4. Задайте Цвет элемента (опционально).
5. Секция Статус и интеграция заполняется при необходимости и является опциональной.

6. Выбирете Статус ЭА.

7. Сохраните новый ЭА.

Просмотр списка ЭА¶

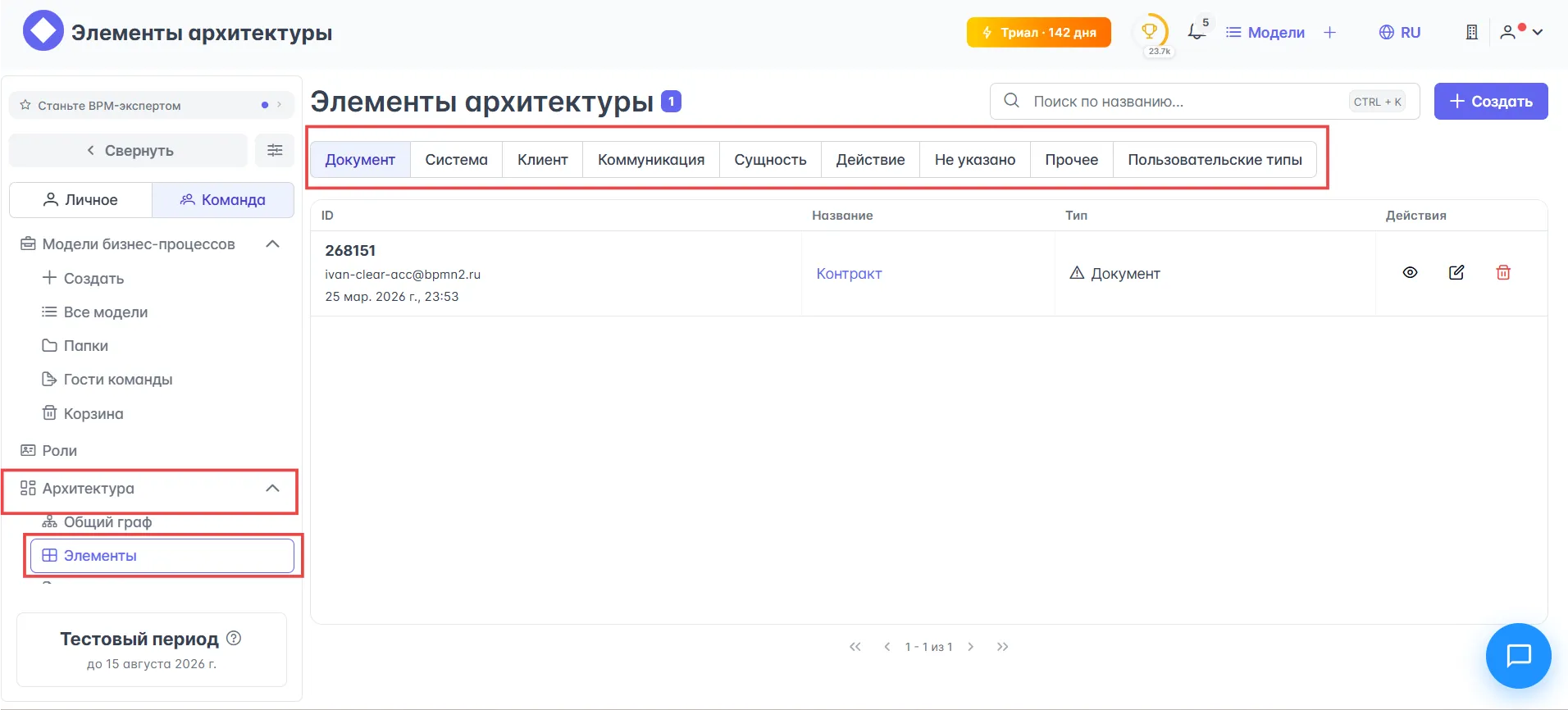

Раздел Архитектура Элементы содержит удобную таблицу со всеми ЭА с удобной и понятной навигацией по типам ЭА:

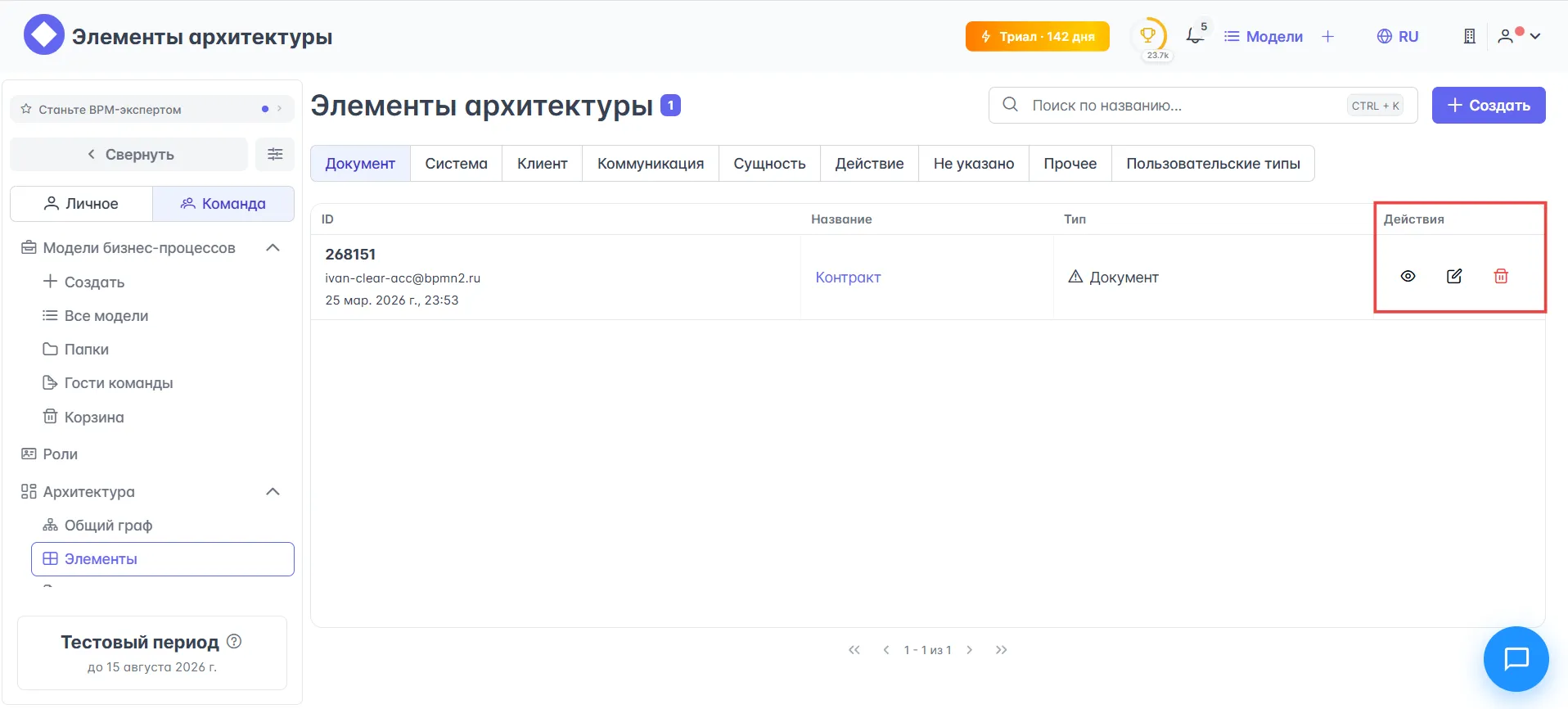

Каждый ЭА имеет свой ID, название, тип и набор действий, которые можно совершить над ним, к их числу отноятся:

• Просмотр списка диаграмм, где используется ЭА.
• Редактирование свойств ЭА.
• Удаление ЭА.

Передача диаграмм с ЭА в другую команду¶

Если нужно передать диаграмму с элементами архитектуры в другую команду, создайте ее дубликат в другом аккаунте.

Для этого:

1. Перейдите в редактор диаграмм.
2. На верхней панели кликнете по кнопке Поделиться.

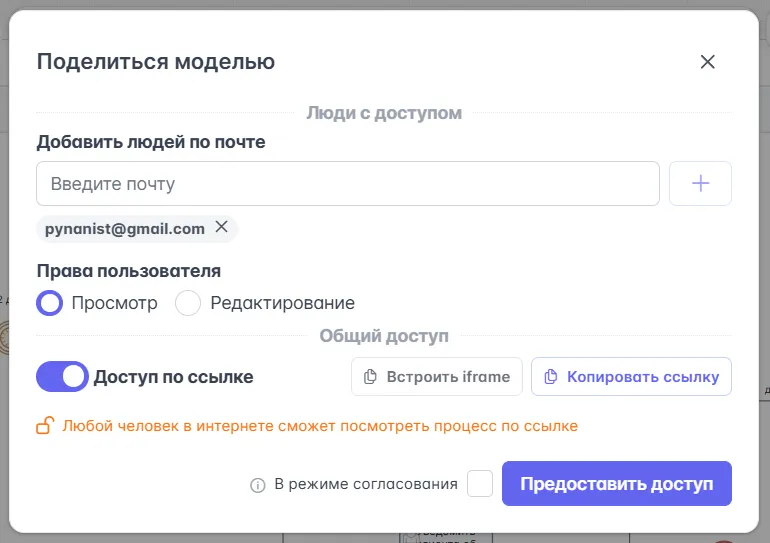

3. В открывшемся модальном окне Поделиться моделью укажите e-mail аккаунта получателя или включите Доступ по ссылке и скопируйте ссылку:



4. В аккаунте-получателе откройте переданную диаграмму по полученной ссылке.

5. Создайте копию диаграммы одним из способов:

6. Отройте редактор диаграмм и в верхнем меню открытой диаграммы нажмите кнопку Дублировать.

7. На главной странице на верхней панели нажмите кнопку и из выпадающего списка выберите BPMN, затем в открывшемся окне нажмите Скопировать модель и вставьте ссылку на исходную диаграмму.

После этого в аккаунте-получателе будет создана отдельная копия диаграммы, с которой можно работать уже в другой команде.
