Работа со слоями видимости в редакторе диаграмм (Overlay)¶

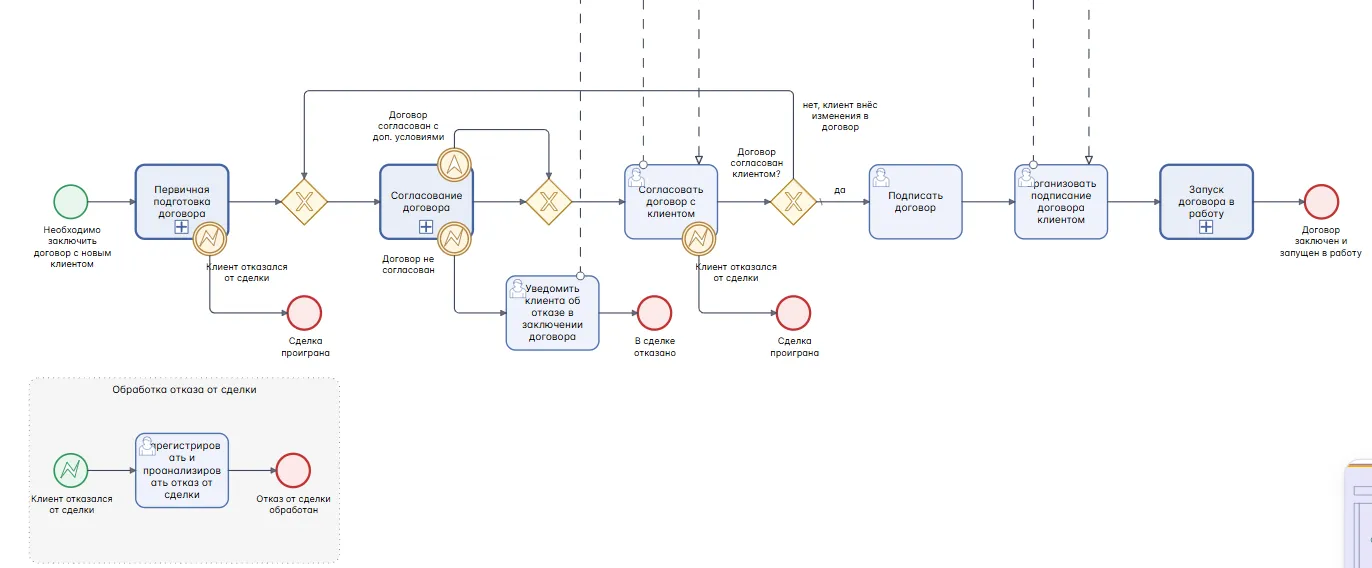

Overlay (оверлей) — это дополнительный слой информации, который накладывается на диаграмму. На диаграмме оверлеи выполнены в приглушенных цветах с эффектом прозрачности — это сделано для того, чтобы не мешать основным элементам диаграммы:

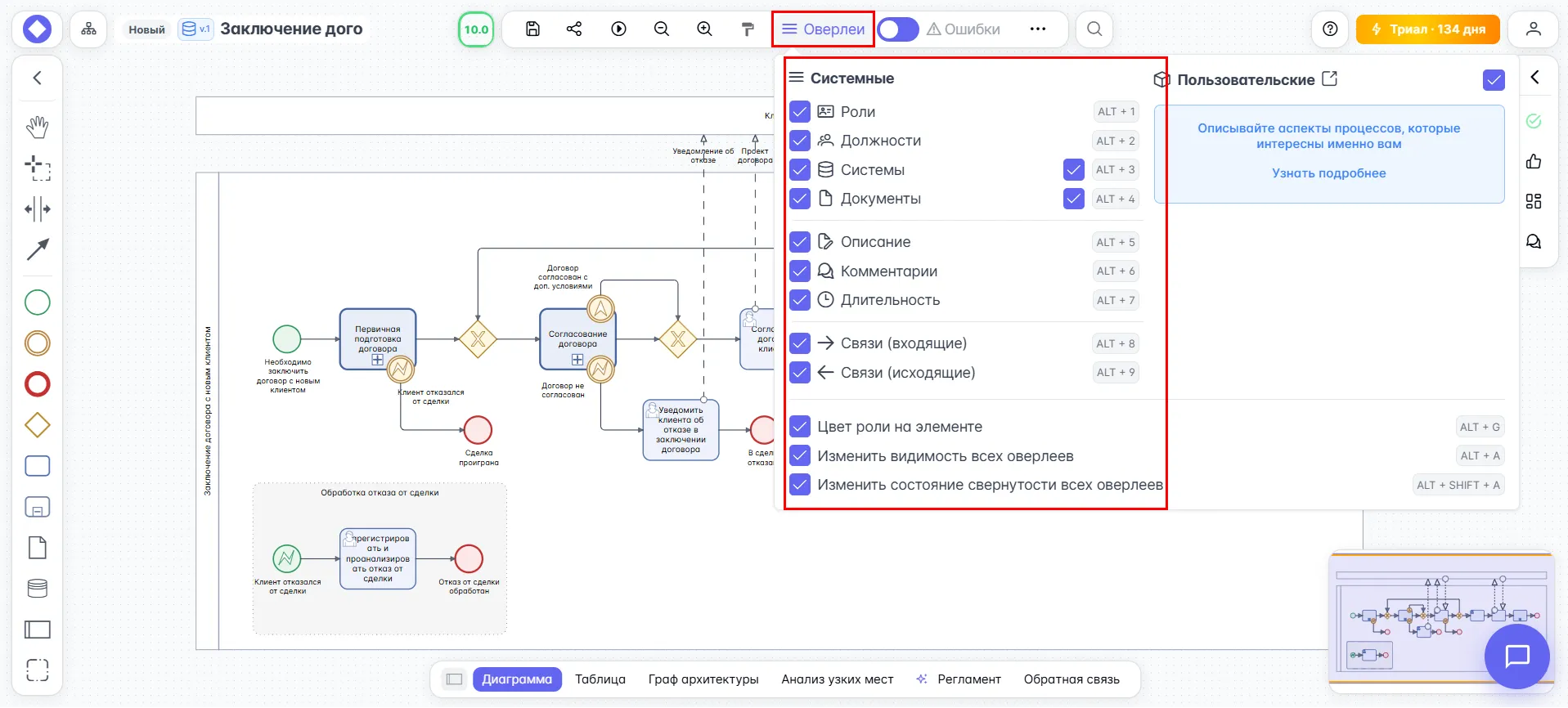

Однако, когда диаграмма сложная, большое количество дополнительной информации может перегружать визуальное восприятие и мешать фокусироваться на главном — поэтому видимостью оверлеев можно управлять. Кликните по кнопке Оверлеи и из появившегося меню выберите оверлеи, отображение которых хотите включить или выключить:

• Роли — на диаграмме отображаются названия ролей, по которым можно кликнуть и вызвать карточку роли для просмотра детальной информации о роли или ее редактирования.
• Должности — на диаграмме отображаются названия должностей.
• Системы — на диаграмме отображаются названия систем.
• Документы — на диаграмме отображаются значки документов возле элементов, к которым прикреплены документы, ссылки или инструкции.
• Описание — на диаграмме отображаются значки описания возле элементов, для которых заполнено текстовое описание.
• Комментарии — на диаграмме отображаются значки комментариев с их количеством возле элементов, где они были оставлены.
• Длительность — на диаграмме отображаются длительности таймеров.
• Связи (входящие) — на диаграмме отображаются входящие связи выбранного элемента.
• Связи (исходящие) — на диаграмме отображаются исходящие связи выбранного элемента.

Если вы хотите отключить видимость всех оверлеев, деактивируйте чек-бокс Изменить видимость всех оверлеев. Отдельно можно свернуть или развернуть оверлеи Системы и Документы с помощью чекбокса Изменить состояние свернутости всех оверлеев.

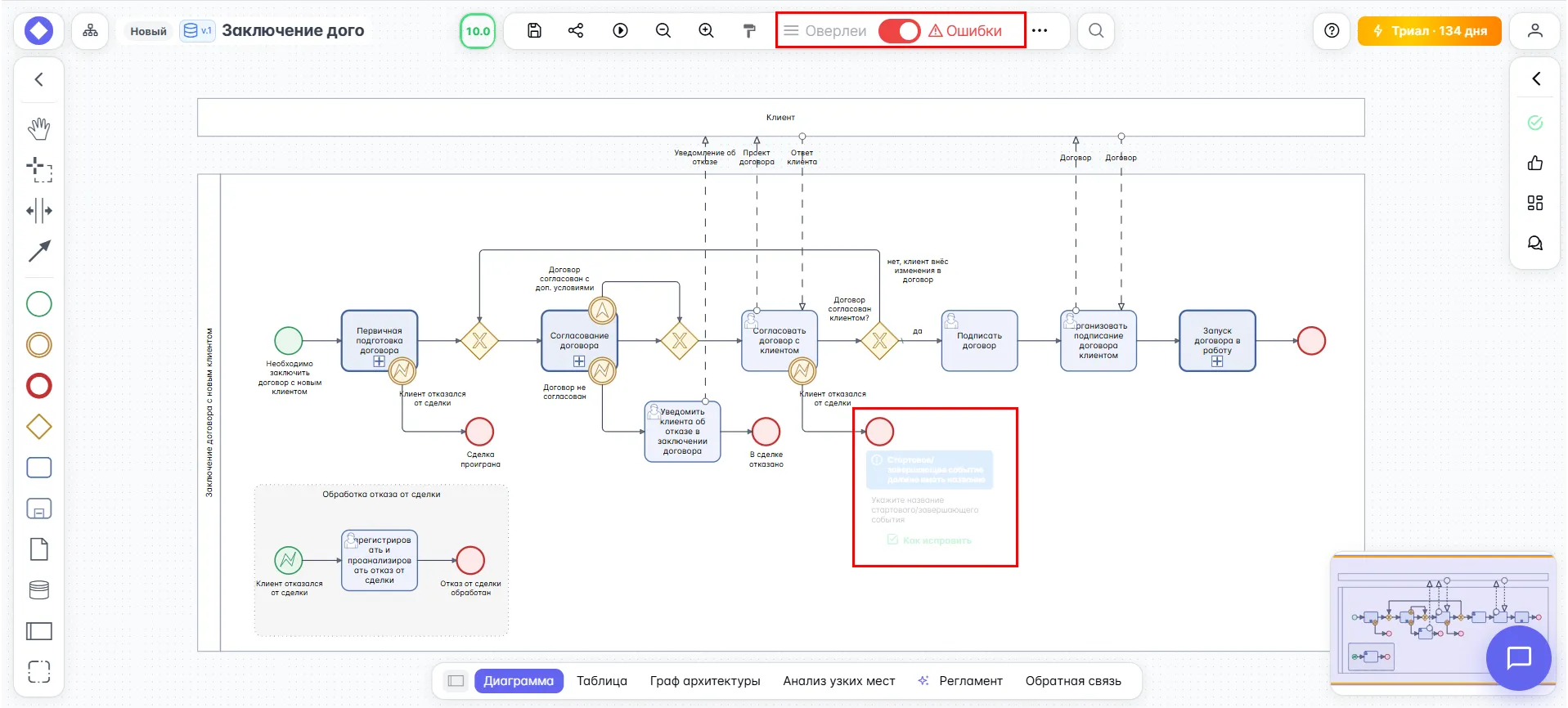

Также на диаграмме можно отображать ошибки работы с элементами диаграммы. Для этого нужно переключить тумблер справа от кнопки Оверлеи с Оверлеи на Ошибки:

Определение видимости оверлеев по умолчанию¶

Когда долго и много работаешь с диаграммами, вырабатывается личное предпочтение того, какие оверлеи должны быть отражены по умолчанию, а какие скрыты. Кликать каждый раз по кнопке Оверлеи и активировать нужные чекбоксы с оверлеями утомительно — хочется один раз задать настройку отображения оверлеев для всех диаграмм. Такая возможность есть:

1. В главном меню Stormbpmn кликните по профилю в правом верхнем углу.

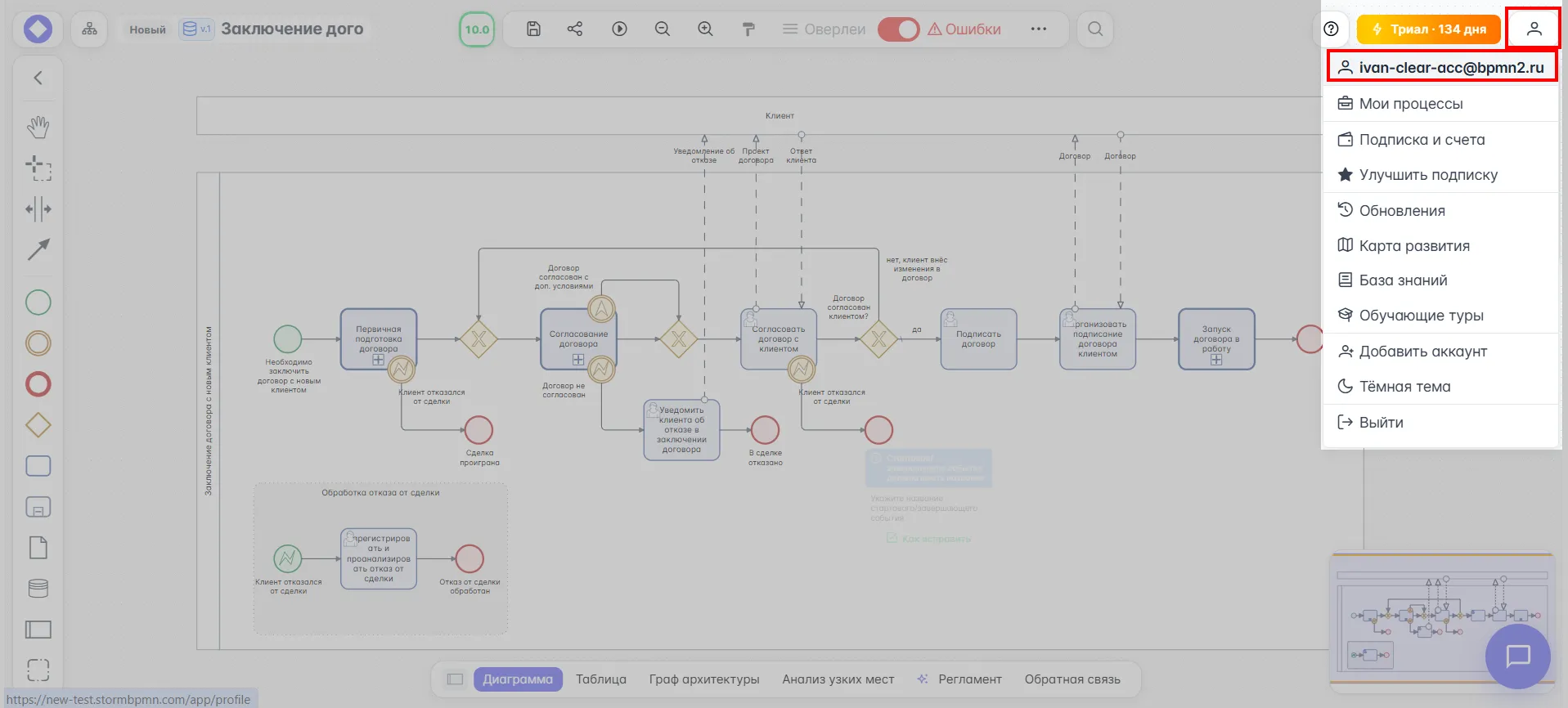

2. Из выпадающего списка выберите первый пункт с вашим email:

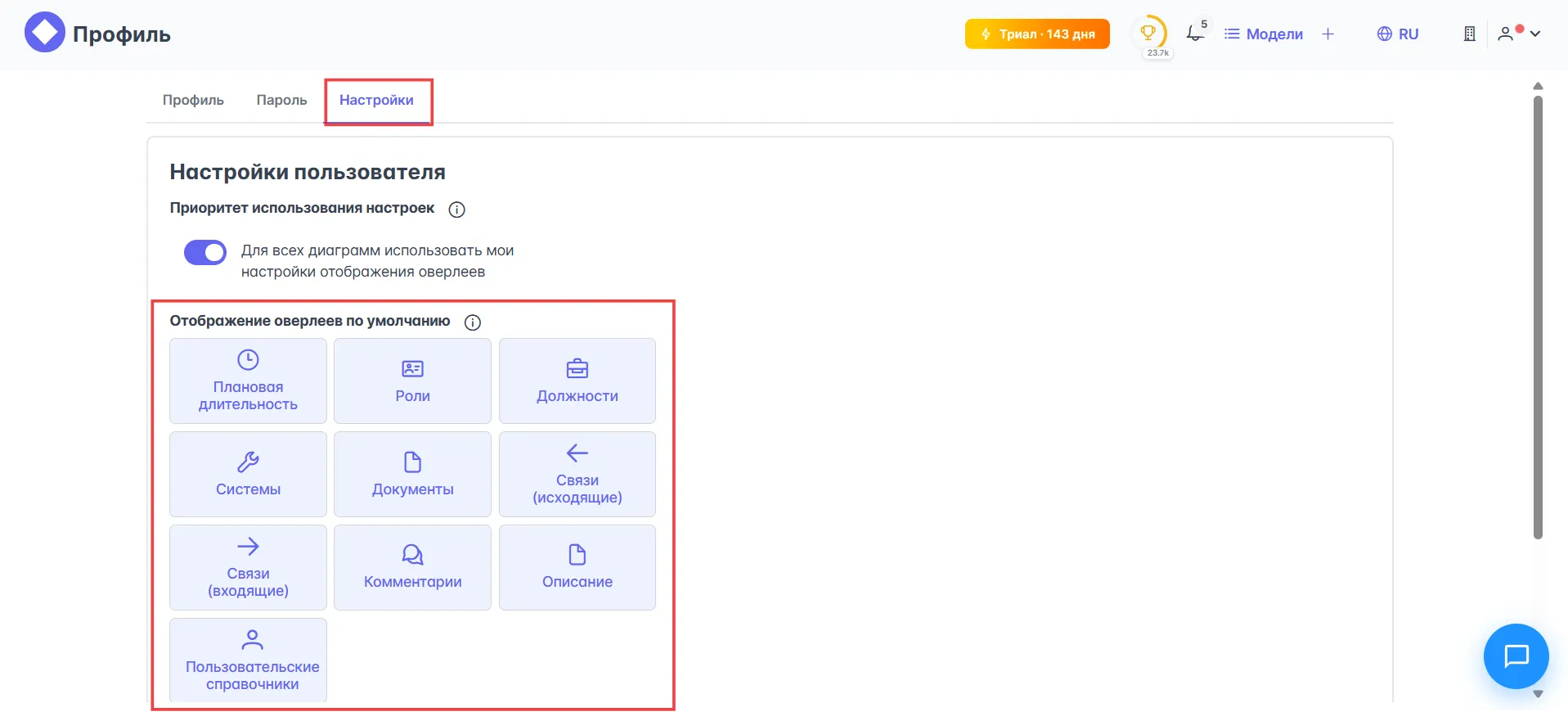

3. Перейдите в раздел Настройки и выберите оверлеи, которые будут отображаться по умолчанию во всех диаграммах:



4. Кликните по кнопке Сохранить, чтобы настройки видимости оверлеев применились.

Теперь видимость оверлеев во всех диаграммах, которые вы будете открывать, будет определяться текущими настройками видимости.
